Egalisation de supports critiques, renforcement et chauffage par le sol

Utilisation du produit

La rénovation d’espaces habitables s’accompagne souvent de la pose de nouveaux revêtements de qualité du type parquet, carrelage ou pierre naturelle. Des couleurs séduisantes, de grands formats, une facilité d’entretien sont notamment très demandés. Il n’est pas rare que l’on cherche à intégrer une solution de chauffage dans les sols rénovés ou les parois.  De plus, dans la plupart des bâtiments, les épaisseurs disponibles sont souvent limitées, notamment en raison des portes existantes. Enfin, les nouvelles normes imposent désormais des mesures de protection contre les bruits d’impact dans le cas de rénovations. Ces exigences ne sont pas exhaustives et montrent que des solutions astucieuses doivent être élaborées de façon ciblée lors de la conception et de la réalisation de rénovations. La transformation d’une ferme en est un bon exemple.

1. Informations générales sur l’objet

Projet :

Rénovation d’une ancienne ferme vaudoise

Pose de chauffage par le sol sur différents supports

Défis :

- Faible vide d’étage

- Revêtements et égalisation de différents supports critiques

- Installation d’un chauffage par le sol ayant la plus faible épaisseur possible

- Revêtements en carrelage et parquet

Supports :

Rez-de-chaussée :    dalle béton coulée directement contre terre recouverte d’un carton bitumineux

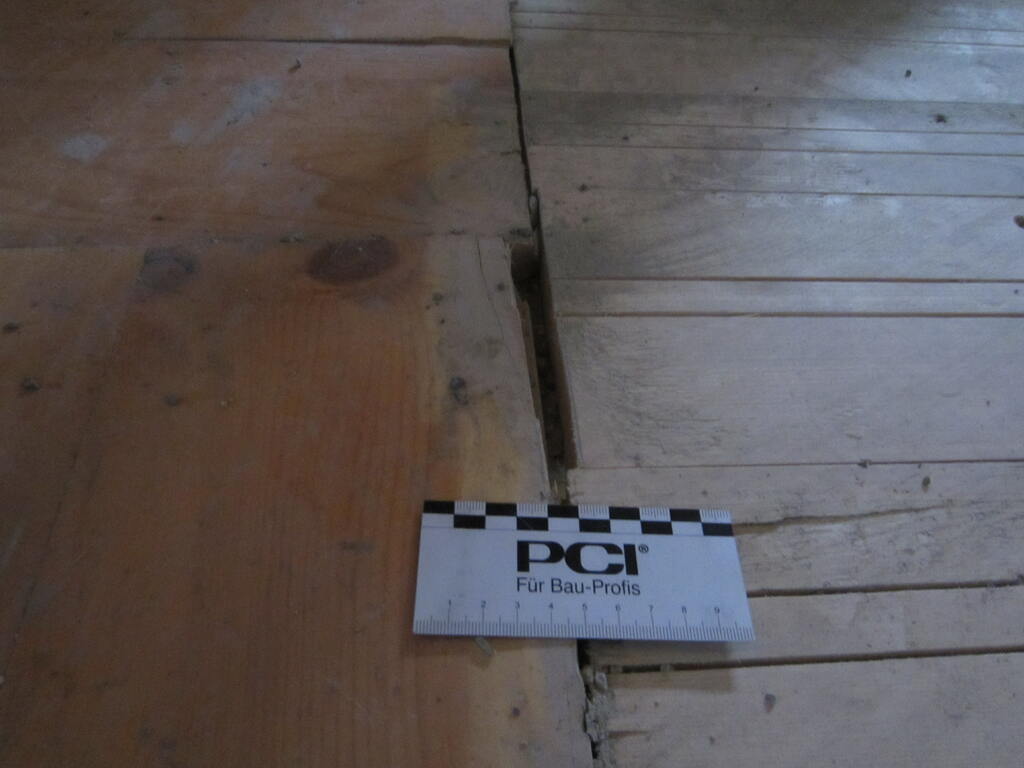

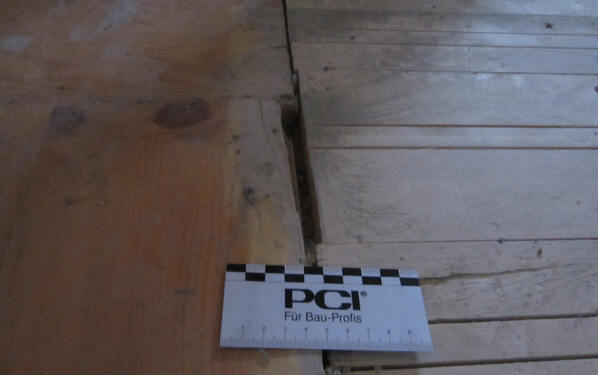

Etages :                     anciens planchers en bois de différentes natures avec par endroits des décalages de niveau, des joints ouverts et d’importantes déformations

2. Concept de construction

Comme souvent dans les maisons anciennes, le vide d’étage est très limité et toutes les surfaces, que ce soit les murs ou les sols, ne sont ni tout à fait verticales ou horizontales. Le bâtiment ne disposant pas de système de chauffage à eau chaude, de nombreux aspects ont dû être traités, si possible, avec une solution unique. Dans le même temps, le concept de compensation et d’égalisation des supports était donc essentiel.

Thématique des supports

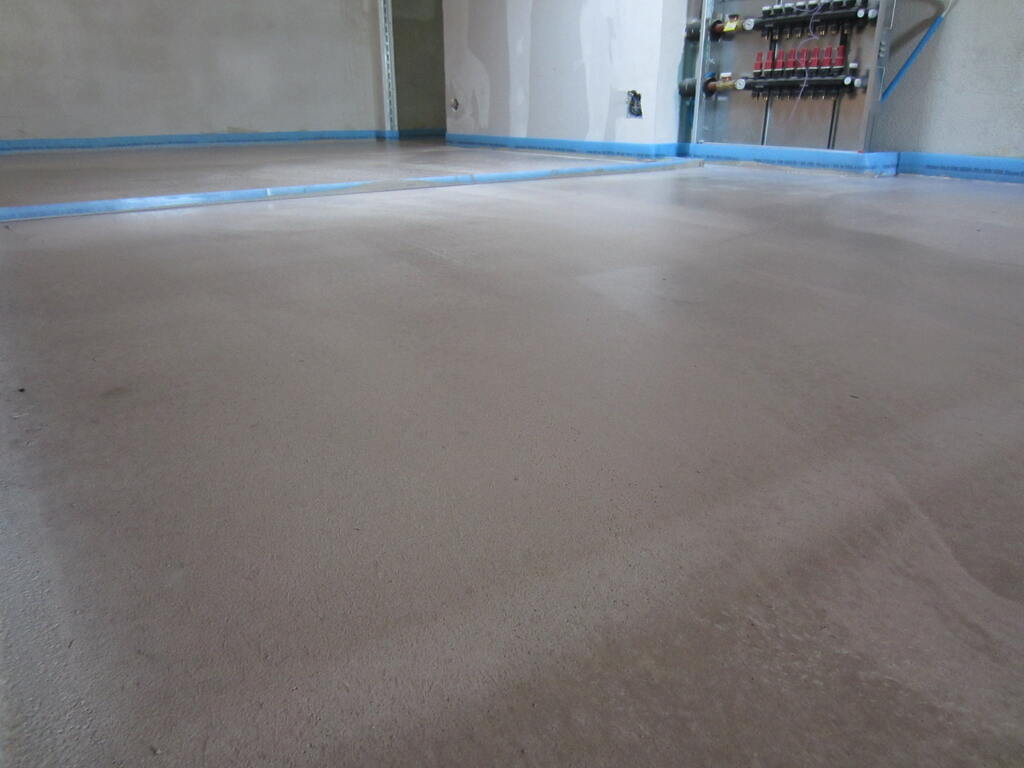

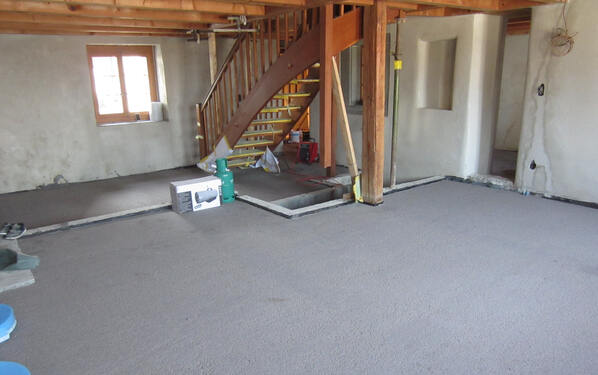

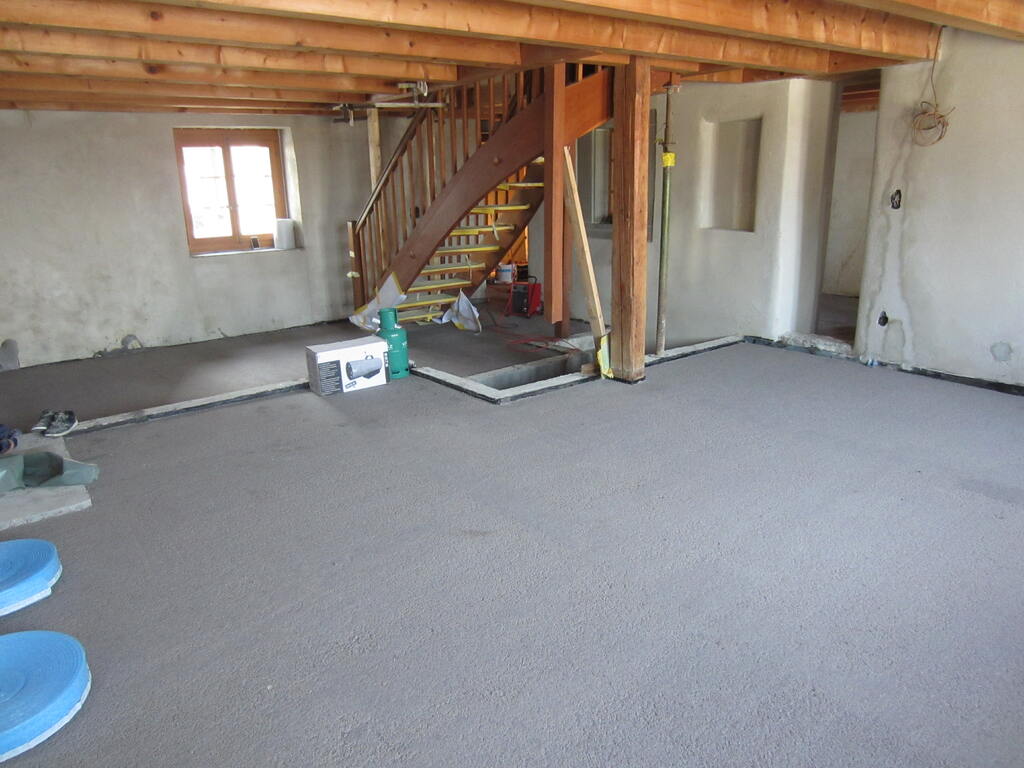

Le premier défi résidait dans la variété des supports. Au rez-de-chaussée, par exemple, il y avait une dalle de sol en contact avec la terre, rendue étanche à la vapeur et à l'eau avec un carton bitumineux. Le bitume ne peut pas être combiné avec tous les matériaux en tant que support. Aux étages, il y avait des lames de parquet de bois qui présentaient des différences de niveau ainsi qu’une certaine flexion qui menaçaient de plier sous la charge. La solution proposée consistait en une chape autonivelante flottante sur bitume pour le rez-de-chaussée et directement sur du bois aux étages supérieurs afin de créer une surface plane et stable à la charge.

Thématique des vides d’étage :

Un vide d’étage de 1,97 m avant la mise en œuvre des mesures prévues est déjà un réel défi en soi. Il convenait donc de trouver là aussi une solution pouvant répondre à ces défis.

Thématique du chauffage à eau chaude:

En guise de dernier défi, le propriétaire souhaitait un chauffage au sol à eau chaude, à intégrer directement dans la solution d’égalisation et de renforcement tenant compte des supports et du vide d’étage disponible.

3. Que préconisent les normes ?

Selon les normes SIA en vigueur, l’épaisseur minimale d’une chape autonivelante à base de ciment (par ex. C20-F4) se situe entre 50 à 65 mm selon la classe de résistance des charges et de la compressibilité de la couche de séparation ou d’isolation.

Dans le cas d’une chape avec chauffage par le sol, son épaisseur de base est augmentée du diamètre extérieur des tuyaux de chauffage. Dès lors, l’épaisseur de la chape peut atteindre une épaisseur totale située entre 60 à 80 mm selon le type et le type du système de chauffage.

Pour répondre aux exigences actuelles de protection contre les bruits d’impact, une isolation phonique est souvent intégrée au système. L’épaisseur totale constructive de sol, y compris le revêtement (carrelage ou parquet, etc.), dépasse ainsi 100 mm.

4. La collaboration avec les différents intervenants

L’entreprise PCI Bauprodukte AG a heureusement été sollicitée bien en amont pour comparer les différentes solutions envisageables. Il s’est avéré qu’une simple solution standard serait ici insuffisante.

En collaboration avec l’entreprise EMSEC à Genolier, PCI Bauprodukte AG à Holderbank a conçu deux projets techniques tenant compte des contraintes existantes, des souhaits des architectes, des spécificités du système de chauffage et des divers revêtements de sols projetés.

Après d’intenses entretiens, des propositions techniques pour le rez-de-chaussée et les étages supérieurs ont été validées communément  par la Direction des travaux, le maître d’ouvrage et les entreprises.

5.  Solutions PCI Bauprodukte AG proposées

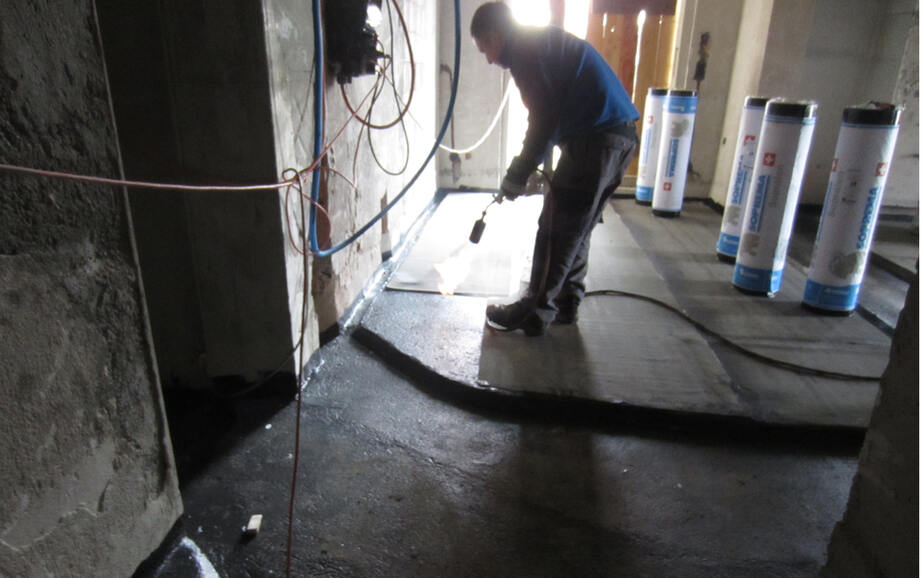

Au rez-de-chaussée, une couche de séparation a été appliquée sur un carton bitumineux. Ci-dessous, La représentation schématique ci-dessous montre la couche de séparation avec le carton bitumineux. La structure schématique selon le standard SIA est enregistrée à gauche alors que la variante PCI est décrite sur la droite. La différence de hauteur entre les deux systèmes est frappante. D’une hauteur totale de 35 mm, la variante PCI assure la nécessaire répartition des charges, intègre le chauffage par le sol et égalise partiellement les sols..

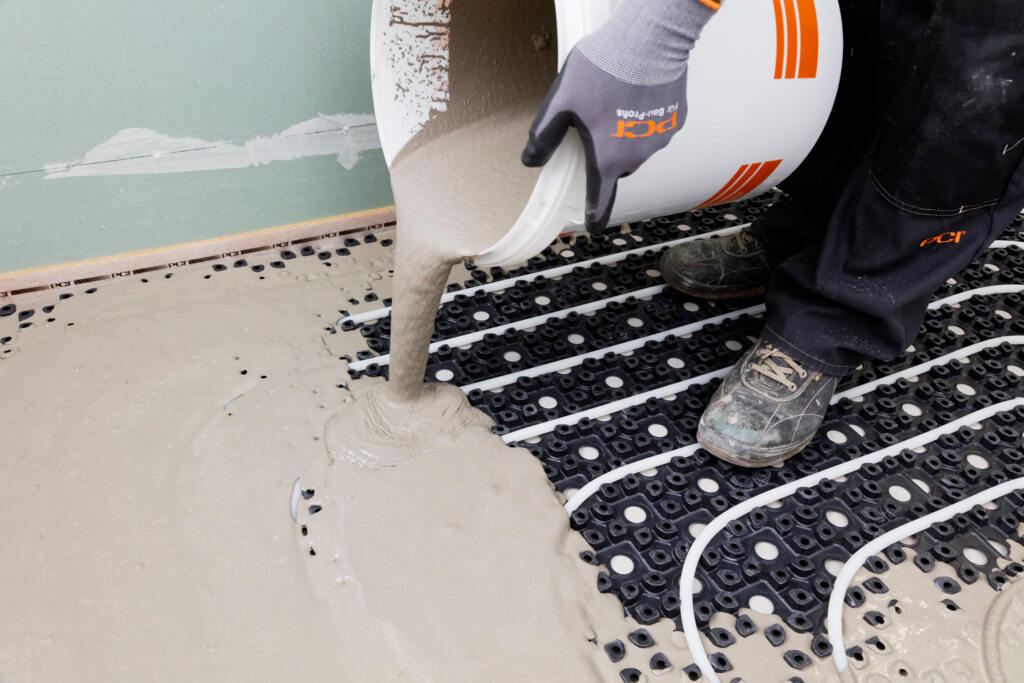

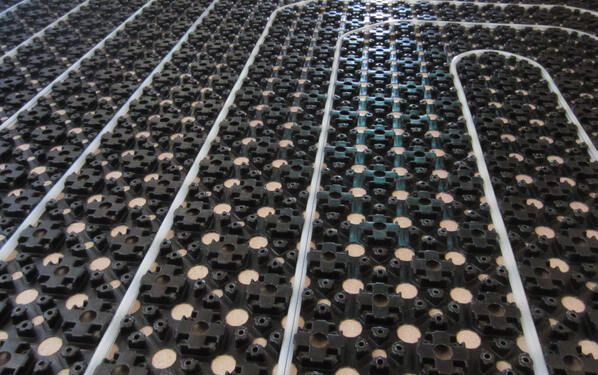

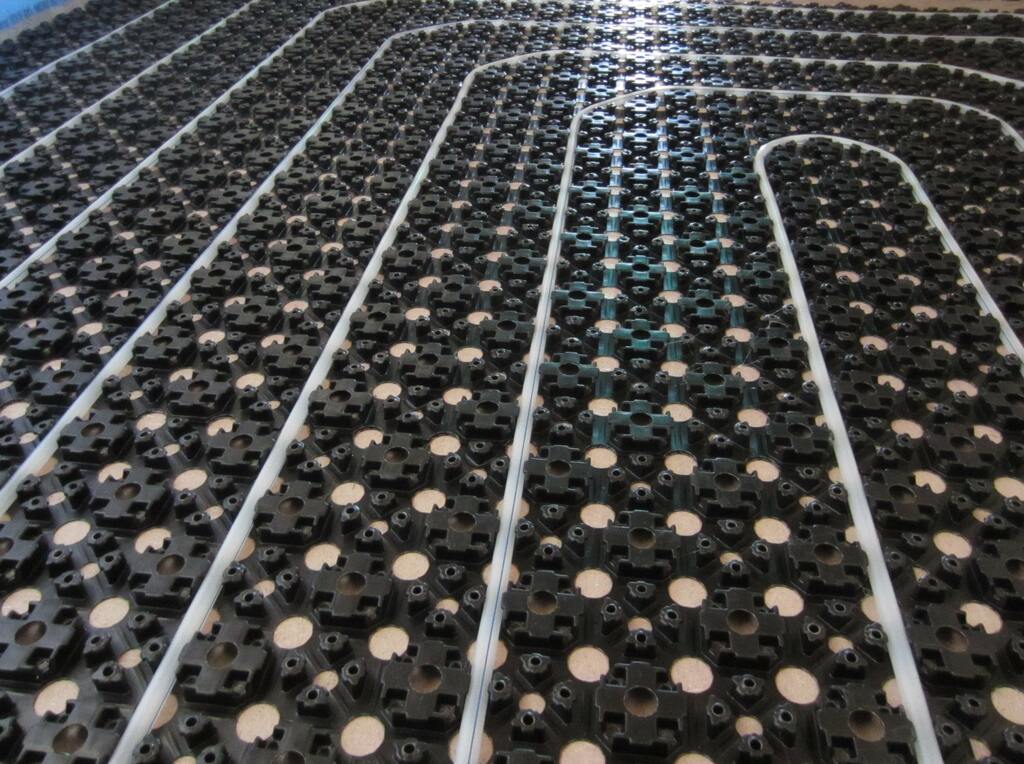

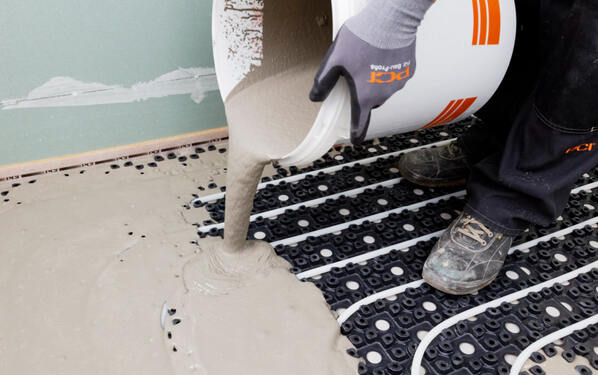

Grâce à la formule sophistiquée de PCI Bauprodukte AG, la nécessaire répartition des charges sur la bande bitumineuse a pu être réduite à seulement 20 mm, contre environ 70 mm selon la norme. De plus, PCI recommande la mise en place d’un système de chauffage spécial pour une structure à couches minces, enrobé et recouvert d’un enduit spécial coulé armé de fibres PCI Periplan Extra. L'épaisseur au-dessus des tubes chauffants est spécifiée ici avec au moins 5 mm. Cela permet la pose de chauffages par le sol à eau chaude avec une épaisseur de couche totale de 15 mm sur des supports porteurs. Dans le cas du rez-de-chaussée, ce support porteur a été réalisé auparavant par la couche de répartition des charges.

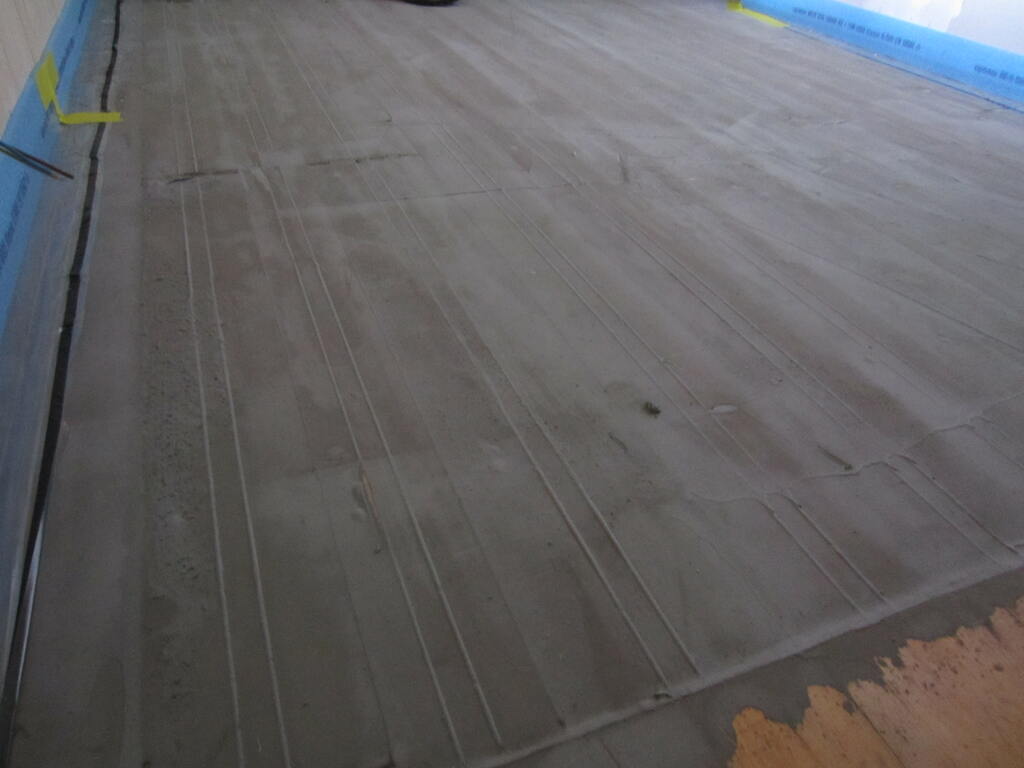

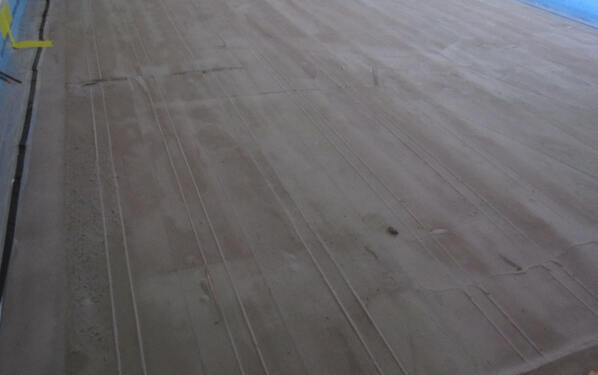

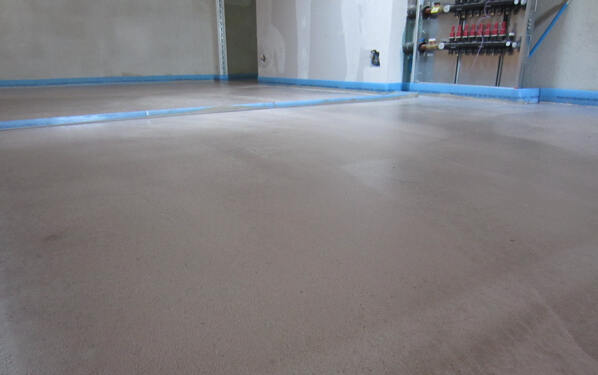

Aux étages supérieurs, la réduction de la hauteur est encore plus extrême. En effet, le système de chauffage par le sol à l’eau chaude intégré au PCI Periplan® extra peut être appliqué directement sur des lames de plancher avec l’avantage que :

ces dernières, associées au PCI Periplan® extra, bénéficient d’une rigidification et d’un renforcement.
l’égalisation des légères inégalités peut alors être effectuée.
l’épaisseur totale du système hors revêtement de finition est de 15-17 mm.
Pour information, la réalisation conforme à la norme représente encore une épaisseur totale de 70 mm.

Les conditions limites sont plus strictes en rénovation qu’en construction neuve, sans oublier que l’enlèvement de revêtements et de couches existantes peut réserver des surprises. Cela suppose de rapidement trouver de nouvelles solutions sur place. Il peut s’avérer utile d’élaborer des propositions de solutions certes non conformes à la norme, mais correspondant au niveau actuel de la technique sur la base d’expériences et de tests de fournisseurs.

La conception et la réalisation de telles solutions nécessite une équipe expérimentée où règne la confiance, qui se remet en question et peut refuser des solutions non convaincantes. C’est pourquoi nous plaidons vivement en faveur de l’élaboration, si possible en amont, d’une solution étudiée par l’ensemble des participants.

Date

18.12.2018

tâche

Rénovation d’une ancienne ferme vaudoise. Pose de chauffage par le sol sur différents supports.

Lieu

La Fruitière

exécution

2018

Utilisation du produit

PCI Periplan® Extra, PCI Gisogrund®, PCI STL 39

constructeur

Entreprise: EMSEC Groupe, Genolier
